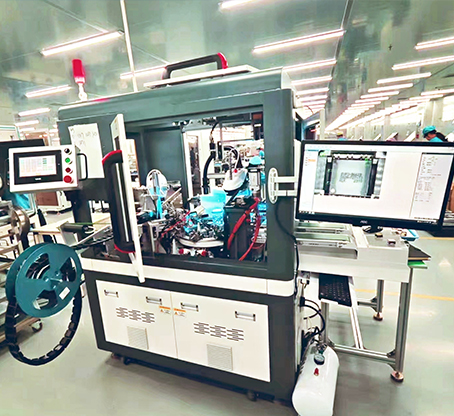

在工業自動化浪潮中，視覺檢測設備已成為智能制造的 “火眼金睛”，而圖像采集卡作為其核心組件，正扮演著無可替代的 “數字橋梁” 角色。這篇文章將為您深度解析圖像采集卡在視覺檢測系統中的關鍵作用一起和思銳視覺來看一下吧。

　　一、圖像采集卡的核心功能定位

　　圖像采集卡，英文簡稱 “圖像卡”，是連接相機與計算機的核心硬件。其核心功能在于將相機捕捉的光學信號快速轉化為計算機可處理的數字信號。在視覺檢測場景中，相機獲取的原始圖像以模擬信號或數字信號形式傳輸，若沒有圖像采集卡的 “翻譯”，計算機將無法識別這些信號。例如，在 PCB 電路板檢測中，相機每秒捕捉數百幀圖像，圖像采集卡需以納秒級速度完成 A/D 轉換，確保缺陷特征不被遺漏。

　　二、從模擬到數字的轉化原理

　　對于采用模擬信號輸出的相機（如傳統 CCD 相機），圖像采集卡內置的 A/D 轉換器是核心模塊。它將連續的電壓信號量化為離散的數字值，常見的 12 位或 14 位采集卡可將灰度值細分為 4096 級或 16384 級，這種高精度轉化為缺陷檢測提供了數據基礎。而針對數字相機（如 GigE Vision 或 Camera Link 接口），圖像采集卡則負責協議解析與數據傳輸優化，確保數據在千兆網絡環境下零延遲傳輸。

　　三、三大關鍵性能指標解析

　　采樣速率：決定單位時間內可處理的圖像幀數，高速生產線（如鋰電池片檢測）需匹配 100 幀 / 秒以上的采集卡，避免運動模糊。

　　分辨率支持：需與相機分辨率匹配，4K 相機需搭配支持 3840×2160 像素的采集卡，否則將造成圖像失真。

　　數據接口兼容性：PCIe 接口采集卡憑借 5GB/s 帶寬成為主流，支持多通道并行采集，滿足多相機協同檢測需求。

　　四、對檢測精度的決定性影響

　　圖像采集卡的性能直接影響檢測結果的準確性。低質量采集卡可能引入量化噪聲，導致微小缺陷被掩蓋；而高精度采集卡配合 ROI（感興趣區域）采集技術，可在保證幀率的同時提升局部檢測精度。在汽車零部件檢測中，采集卡的色彩還原能力（如 16 位色彩深度）可區分 0.01mm 級色差，有效識別表面涂層缺陷。

　　五、選型與未來趨勢

　　選型時需綜合考慮檢測場景復雜度、傳輸距離、成本預算等因素。隨著 AI 算法的普及，支持 GPU 加速的采集卡成為新趨勢，可實現邊采集邊分析的實時處理。例如，基于 FPGA 架構的智能采集卡，已能集成初級圖像預處理功能，為系統算力減負。
